Подшипники в Hi-Tech: зачем современным технологиям нужны высокоточные механические компоненты
Современная высокотехнологичная техника всё чаще представляет собой сложнейший синтез передовой электроники, интеллектуального программного управления и высокоточных механических узлов, работающих в тесной связке и дополняющих друг друга. Роботизированные комплексы с многозвенными манипуляторами, станки с числовым программным управлением (ЧПУ), обрабатывающие детали с микронной точностью, медицинское оборудование для диагностики и хирургии, системы промышленной автоматизации, а также различные виды транспортной техники — от электромобилей до авиационных двигателей — способны функционировать с минимальными допусками и выдавать стабильный результат только при условии, что каждый механический компонент системы безупречно выполняет свою функцию. И подшипник в таком оборудовании, на первый взгляд кажущийся второстепенной, почти расходной деталью, на самом деле становится одним из ключевых элементов, определяющих общую точность, надёжность и долговечность всей системы: именно он обеспечивает плавное, без заеданий и биений, вращение валов, осей и других подвижных элементов, воспринимает и корректно распределяет радиальные и осевые нагрузки, а также минимизирует трение, снижая энергопотери и износ сопряжённых поверхностей.
Изучая ассортимент современных поставщиков, например, на таких площадках, как каталог https://vspodshipnik.ru, становится понятно, что сегодня на рынке представлены сотни и тысячи моделей подшипников, различающихся по типу, конструкции, размерам, материалам и классу точности, — и выбор подходящего варианта для конкретного устройства превращается в непростую инженерную задачу. В стандартном, «бытовом» оборудовании требования к подшипнику зачастую определяются главным образом допустимой статической и динамической нагрузкой, номинальным ресурсом и ценой, однако в высокотехнологичных Hi-Tech системах к этим базовым параметрам добавляются принципиально иные критерии: точность вращения (класс точности по международным стандартам, допустимое радиальное и осевое биение), минимальный люфт, стабильность момента трения на разных скоростях вращения, уровень вибраций и акустических шумов, способность сохранять характеристики в широком температурном диапазоне (от криогенных до высокотемпературных сред), а также устойчивость к агрессивным средам, смазочным материалам и длительным высоким нагрузкам без потери геометрии.
Именно поэтому при проектировании Hi-Tech оборудования подшипник выбирают не просто по внутреннему и наружному диаметру, а с учётом всего сложного режима эксплуатации, включая характер нагрузки, частоту вращения, допустимый нагрев, условия смазки и требования к вибрационной стойкости, что требует от инженеров глубоких знаний в области трибологии, материаловедения и динамики машин.

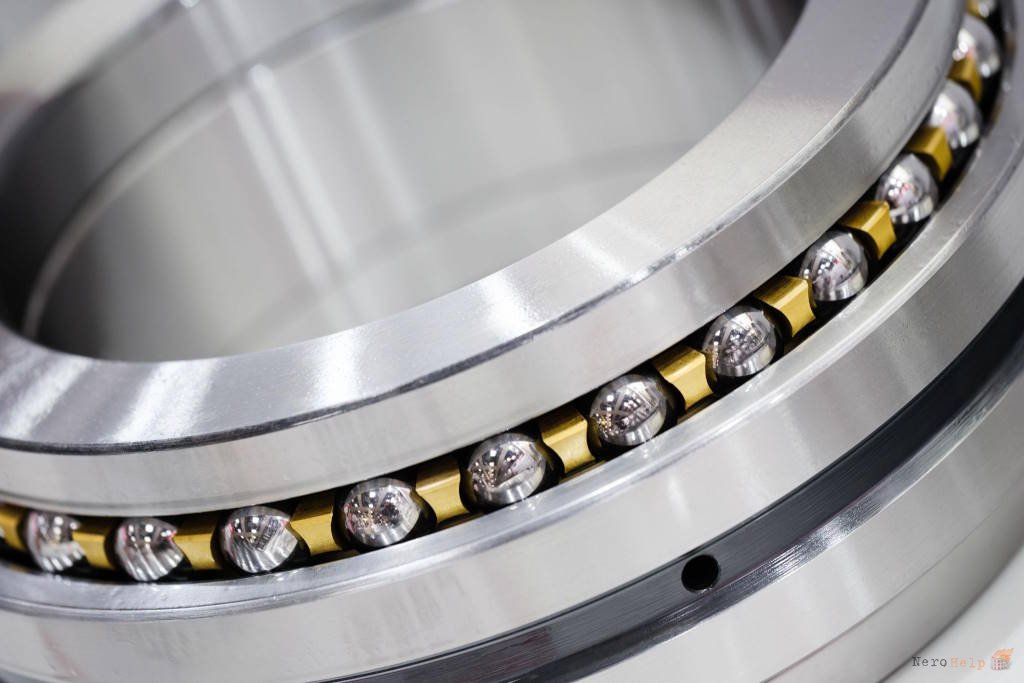

Где в современной технике используются подшипники
Подшипники применяются практически везде, где одна деталь должна вращаться относительно другой с минимальными потерями энергии и контролируемым сопротивлением движению. При этом сфера их применения давно вышла за рамки автомобильной и промышленной техники.

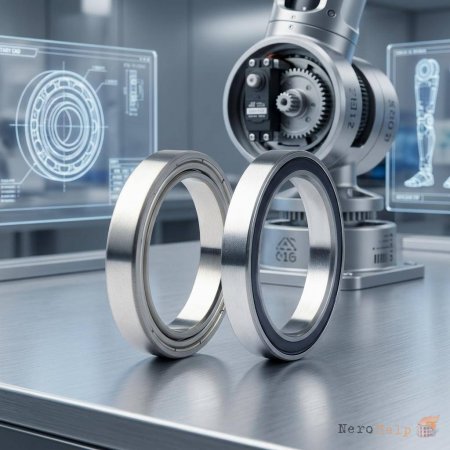

Робототехника и автоматизированные системы
В промышленных роботах подшипники устанавливаются в шарнирах манипуляторов, приводах поворотных механизмов и редукторах. Здесь от механического узла требуется не просто выдерживать нагрузку, но и обеспечивать точное позиционирование рабочего органа.
Даже небольшой люфт в подшипниковом узле может суммироваться с погрешностями других элементов кинематической цепи. В результате робот получает отклонение от заданной траектории, которое особенно заметно при выполнении операций с высокой точностью.

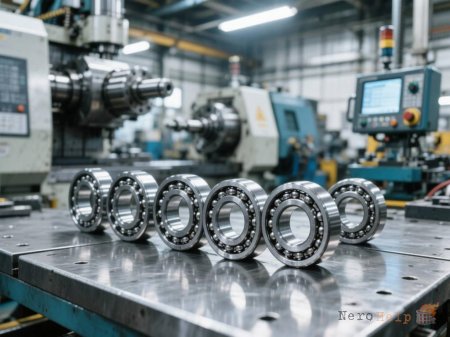

Станки с ЧПУ
В высокоточных станках подшипники используются в шпиндельных узлах, приводах и системах перемещения. От качества опор зависит биение шпинделя, стабильность вращения инструмента и точность обработки детали.
Например, при высоких оборотах даже небольшая несбалансированность или увеличение радиального биения может привести к появлению вибраций. Они, в свою очередь, ухудшают качество поверхности и ускоряют износ инструмента.
Медицинское и лабораторное оборудование
Высокоточные механические компоненты встречаются в центрифугах, диагностическом оборудовании, лабораторных автоматах и других системах, где требуется стабильное вращение.
Здесь важными параметрами становятся не только скорость и нагрузка, но и уровень вибрации, шум, чистота смазки и способность компонента сохранять характеристики в течение длительного времени.
Электроника и системы автоматизации
Подшипники используются в приводах производственных линий, автоматических позиционерах, сервомоторах, вентиляторах и других механизмах.
В компактных устройствах особенно важны размеры. Компонент должен занимать минимум пространства, но при этом сохранять необходимую жесткость и ресурс.
Аэрокосмическая и транспортная техника
В авиационных и космических системах требования к механическим компонентам особенно высоки. Здесь учитываются масса, рабочая температура, вибрационные нагрузки, надежность и стабильность работы в специфических условиях эксплуатации.
Подшипник для такой системы нельзя выбирать только по номинальной грузоподъемности: необходимо оценивать весь комплекс воздействующих факторов.
Какие требования предъявляются к подшипникам в высокотехнологичном оборудовании
В Hi-Tech системах подшипник должен обеспечивать не просто вращение, а предсказуемое и стабильное механическое поведение узла. Чем выше точность оборудования, тем меньше допустимы отклонения в работе его опор.
Точность вращения и минимальное биение
Для прецизионного оборудования важно, насколько точно вращается вал относительно заданной оси. Радиальное и осевое биение непосредственно влияет на точность работы механизма.
Особенно критичен этот параметр для шпинделей станков, оптических систем и высокоскоростных приводов. Даже небольшая ошибка, незаметная в бытовом механизме, может стать существенной в прецизионном оборудовании.
Жесткость и способность выдерживать нагрузку
Подшипник должен сохранять заданное положение вала под действием радиальных и осевых нагрузок. При этом чрезмерная деформация узла может ухудшить точность оборудования.
При выборе учитывают не только статическую нагрузку, но и динамическую, характер ее изменения, скорость вращения и продолжительность работы.
Скорость вращения
Для высокооборотных узлов особое значение имеют тепловыделение, балансировка и характеристики смазки. С увеличением скорости возрастает влияние трения, а значит, повышаются требования к материалам, геометрии и системе смазывания.
Подшипник, который отлично работает на умеренных оборотах, не обязательно подойдет для шпинделя, вращающегося со значительно большей скоростью.
Вибрация и шум
В робототехнике, медицинском оборудовании и прецизионных станках нежелательные вибрации могут непосредственно влиять на результат работы. Поэтому производители обращают внимание на класс точности, качество обработки дорожек качения, балансировку и другие параметры.
В некоторых приложениях критичным становится и акустический шум. Например, в лабораторном или медицинском оборудовании даже сравнительно небольшой источник вибрации может влиять на измерения.
Рабочая температура и стабильность материалов
Температурный режим влияет на размеры деталей, вязкость смазки и характеристики материалов. При нагреве может изменяться рабочий зазор, что особенно важно для высокоточных узлов.
Поэтому для оборудования с широким температурным диапазоном выбирают компоненты и смазочные материалы, рассчитанные на соответствующие условия.
Подшипники со стальным корпусом и гибридные конструкции
Одним из важных критериев при выборе подшипника является материал его элементов. Наиболее распространены конструкции со стальными кольцами и телами качения, но в высокотехнологичных системах также используются гибридные варианты.

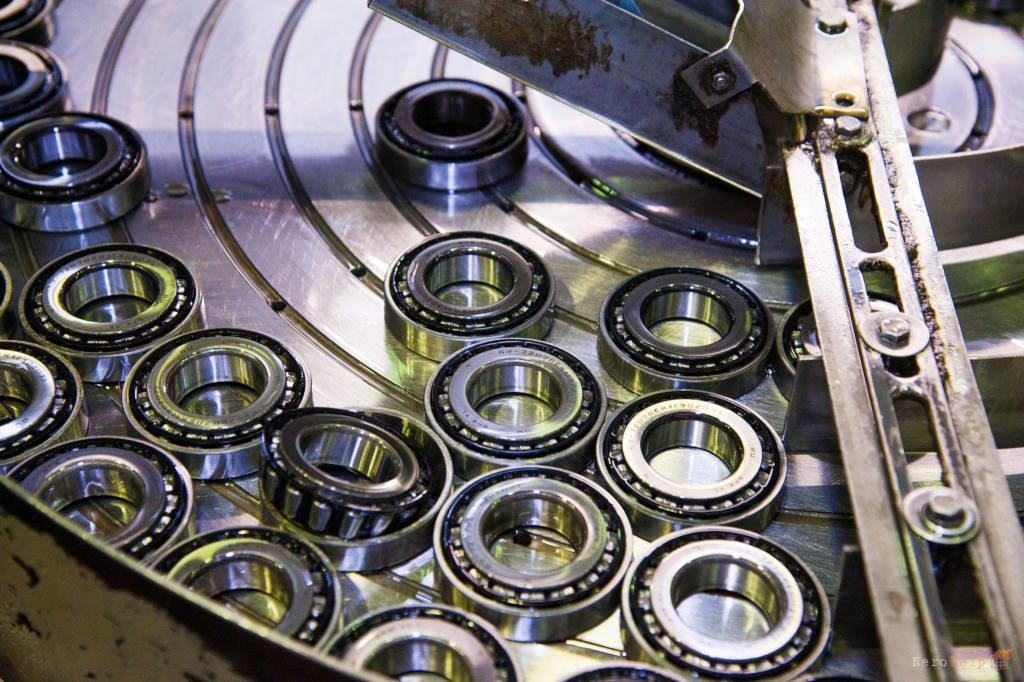

Стальные подшипники
Классическая конструкция предусматривает стальные кольца и тела качения. Такие подшипники отличаются хорошо изученными характеристиками, высокой механической прочностью и широким диапазоном применения.
Они подходят для большого количества промышленных механизмов, приводов, редукторов и других узлов. Конкретная марка стали и технология изготовления влияют на твердость, износостойкость и допустимые режимы эксплуатации.
При выборе важно учитывать не только материал, но и точность изготовления. Для высокоточного оборудования подшипник соответствующего класса точности может иметь гораздо большее значение, чем простое сравнение материалов.

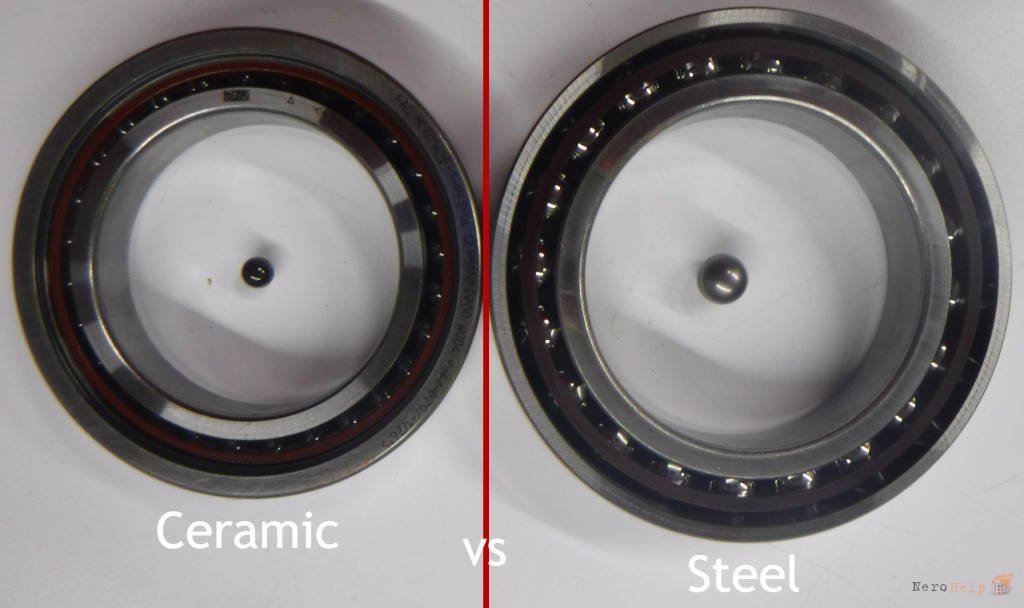

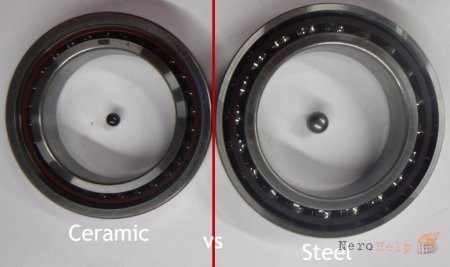

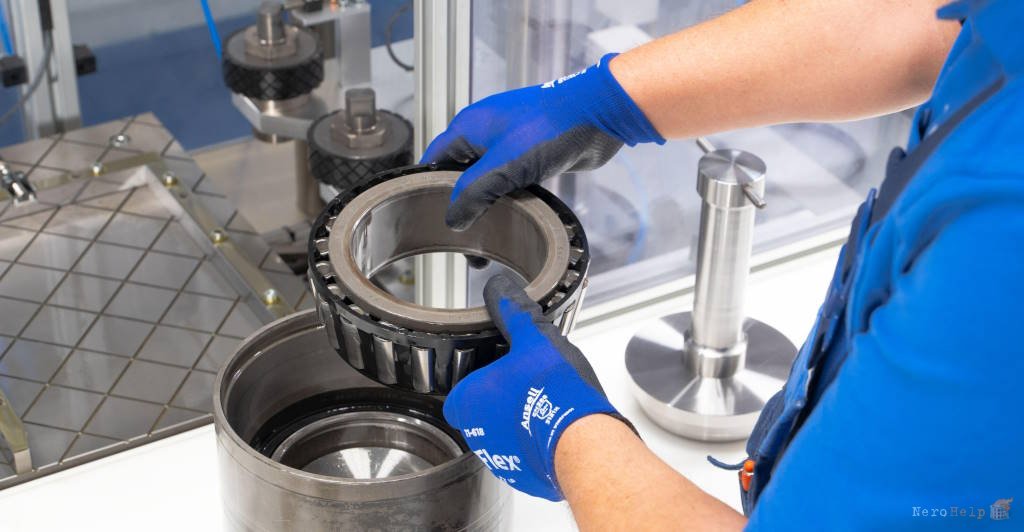

Гибридные подшипники
В гибридных конструкциях обычно используются стальные кольца и керамические тела качения, например из нитрида кремния. Такая комбинация позволяет получить свойства, которые особенно интересны для высокоскоростных и прецизионных узлов.
Керамические тела качения имеют меньшую плотность, чем стальные, поэтому при высокой скорости вращения снижается действие центробежных сил. Кроме того, керамика обладает высокой твердостью и хорошими трибологическими характеристиками.
Это делает гибридные подшипники востребованными, например, в высокоскоростных шпинделях, электродвигателях и других механизмах, где важны скорость, низкий уровень потерь и стабильность работы.
Почему гибридный вариант не всегда лучше
Более дорогой или технологичный подшипник не обязательно будет оптимальным для конкретного оборудования. Если механизм работает на умеренной скорости и не предъявляет повышенных требований к точности, применение гибридной конструкции может оказаться неоправданным.
Кроме того, необходимо учитывать нагрузку, условия смазывания, температуру, загрязнение окружающей среды и особенности монтажа. Поэтому материал тел качения выбирается исходя из реального режима работы, а не только из принадлежности оборудования к категории Hi-Tech.
Как выбрать подшипник для конкретного технологического оборудования
Правильный выбор начинается с определения условий эксплуатации. Одного диаметра вала или посадочного размера недостаточно: два внешне одинаковых подшипника могут иметь совершенно разные рабочие характеристики.
Определите тип и величину нагрузки
Сначала необходимо установить, какие нагрузки действуют на подшипник: радиальные, осевые или комбинированные. Затем оценивают их величину и характер.
Постоянная нагрузка и резкие периодические импульсы оказывают на компонент разное воздействие. Если оборудование работает с переменной нагрузкой, этот фактор обязательно учитывается при расчете ресурса.
Учитывайте скорость вращения
Следующий параметр — частота вращения. Чем она выше, тем больше внимания приходится уделять трению, нагреву, типу сепаратора, смазке и точности изготовления.
Для высокооборотного шпинделя, например, недостаточно подобрать подшипник по грузоподъемности. Необходимо проверить допустимую скорость и способность конструкции работать при соответствующем тепловом режиме.
Определите требования к точности
Для бытового механизма обычного класса точности может быть достаточно. Для координатного оборудования, роботизированных приводов или прецизионных шпинделей требования будут значительно выше.
При этом нужно учитывать не только класс точности самого подшипника, но и точность посадочных поверхностей, состояние вала и корпуса, монтажный зазор и предварительный натяг. Высокоточный подшипник не сможет компенсировать ошибки изготовления соседних деталей.
Выберите подходящую конструкцию
Далее определяется тип подшипника: радиальный шариковый, роликовый, радиально-упорный, упорный или другая конструкция.
Например, для узла с существенной осевой нагрузкой может потребоваться радиально-упорный вариант. Для механизмов с преимущественно радиальной нагрузкой часто применяются радиальные шариковые подшипники.
В высокоточных шпинделях выбор пары подшипников, схема их установки и величина предварительного натяга становятся частью общей конструкции узла.
Проверьте условия эксплуатации
Температура, влажность, наличие пыли, химически активных веществ, вакуум или требования к чистоте также влияют на выбор.
Для загрязненной среды может потребоваться подшипник с защитными уплотнениями. В чистых технологических процессах, напротив, может быть важна совместимость смазки и материалов с требованиями конкретного оборудования.
Оцените ресурс, а не только цену
Экономия на подшипнике может оказаться мнимой. Выход из строя одного компонента способен остановить дорогостоящую производственную линию, привести к браку или потребовать сложного ремонта.
Поэтому сравнивать нужно не только стоимость детали, но и расчетный ресурс, доступность замены, требования к обслуживанию и последствия возможного отказа. Для критически важного узла более дорогой компонент с предсказуемым ресурсом нередко оказывается экономически оправданным.
Почему подшипник становится частью высокотехнологичной системы
В современной технике механическая точность не существует отдельно от электроники и программного управления. Серводвигатель может позиционировать вал с очень высокой точностью, но люфт или биение в подшипниковом узле способны свести часть этой точности на нет.
Поэтому при проектировании оборудования необходимо рассматривать подшипник как элемент общей кинематической системы. Важны его геометрия, точность, жесткость, материал, смазка и условия монтажа.
Особенно это заметно в робототехнике и станках с ЧПУ. Чем меньше механическая погрешность каждого элемента, тем проще системе управления обеспечить требуемую точность конечного механизма.
Подшипник в современном высокотехнологичном оборудовании — далеко не второстепенная деталь. Он определяет, насколько стабильно и точно вращается вал, как передается нагрузка и насколько эффективно механический узел противостоит вибрациям и износу.
Для стандартных механизмов зачастую достаточно подобрать подшипник по основным размерам, нагрузке и скорости. В Hi-Tech оборудовании к этим параметрам добавляются класс точности, жесткость, биение, уровень вибраций, температурный режим, требования к смазке и условия эксплуатации.
Стальные конструкции остаются универсальным решением для большого количества задач, тогда как гибридные подшипники с керамическими телами качения позволяют получить дополнительные преимущества в высокоскоростных и прецизионных узлах. Однако выбирать более сложную конструкцию только из-за ее технологичности не стоит.
Оптимальный компонент — тот, характеристики которого соответствуют реальному режиму работы оборудования. Именно комплексная оценка нагрузки, скорости, точности, температуры, условий эксплуатации и требований к ресурсу позволяет создать механический узел, который будет надежно работать в составе современной технологической системы.
